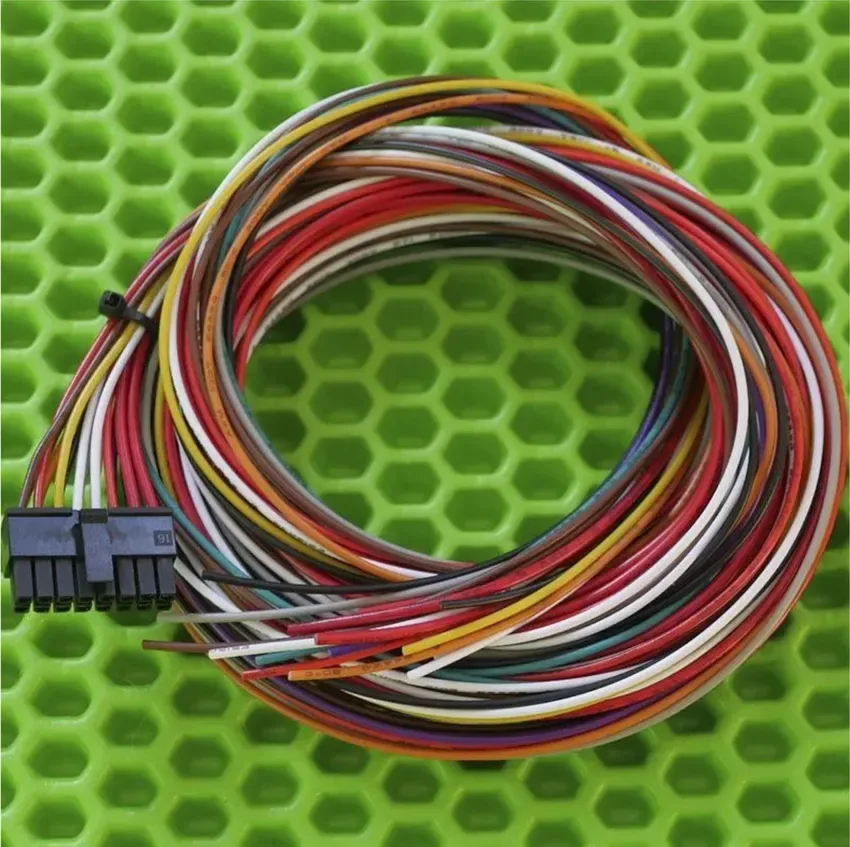

Жгут для подключения головы 3д принтера, 1,6м

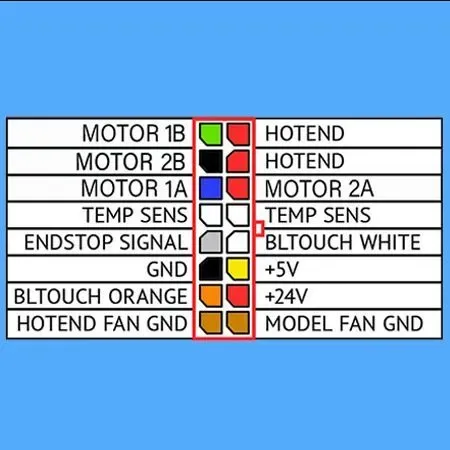

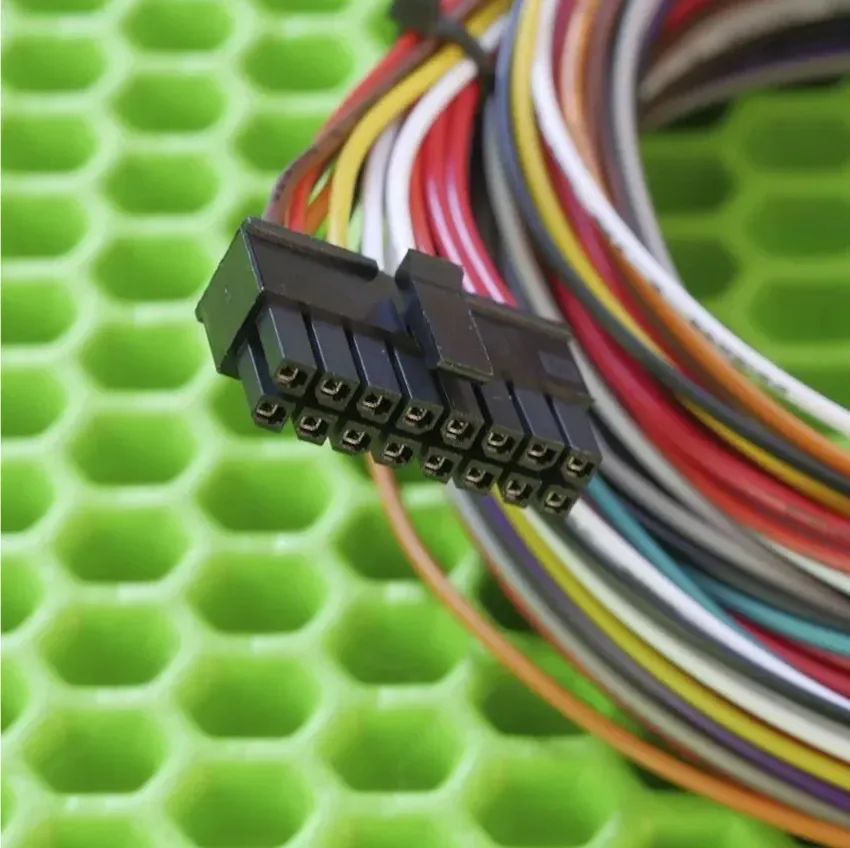

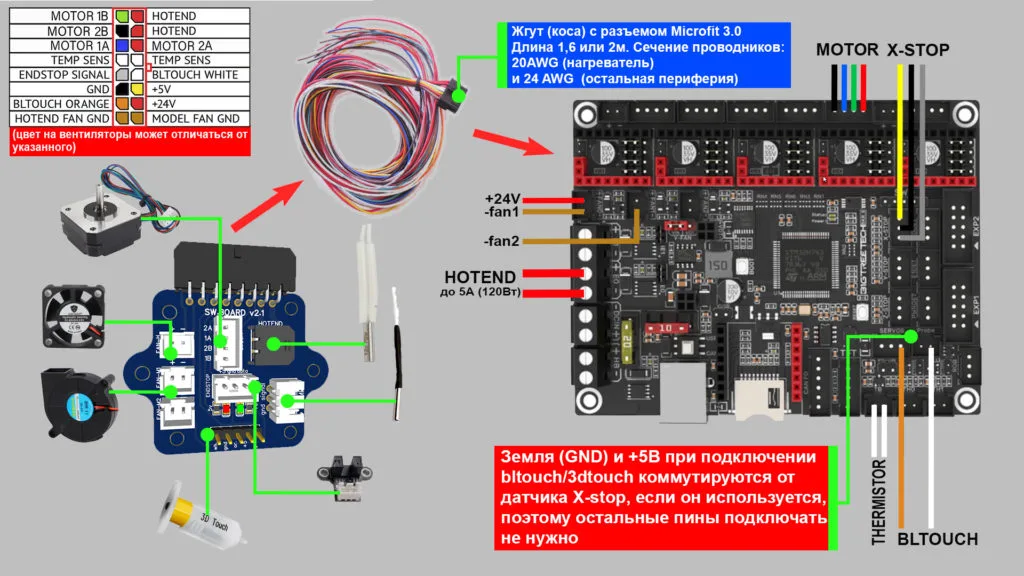

Жгут проводов предназначен для подключения платы управления 3д принтером с платой коммутации на печатающей голове. Жгут подходит к платам коммутации "от Технаря" и "BLK" с разъемами 16pin Microfit 3.0. Через данный жгут и плату коммутации подключается периферия:

• нагреватель до 120Вт

• Термистор

• Концевой выключатель, трех- или двухпроводной

• Вентилятор радиатора

• Вентилятор обдува модели (до 2шт)

• Мотор экструдера

• Датчик калибровки уровня стола

Для нагревателя задействован провод сечением AWG20, позволяющий подключить нагрузку до 120Вт, при 24в, для остальной периферии AWG24.

Используется сертифицированный провод UL1007, выдерживающий температуру до +80гр.

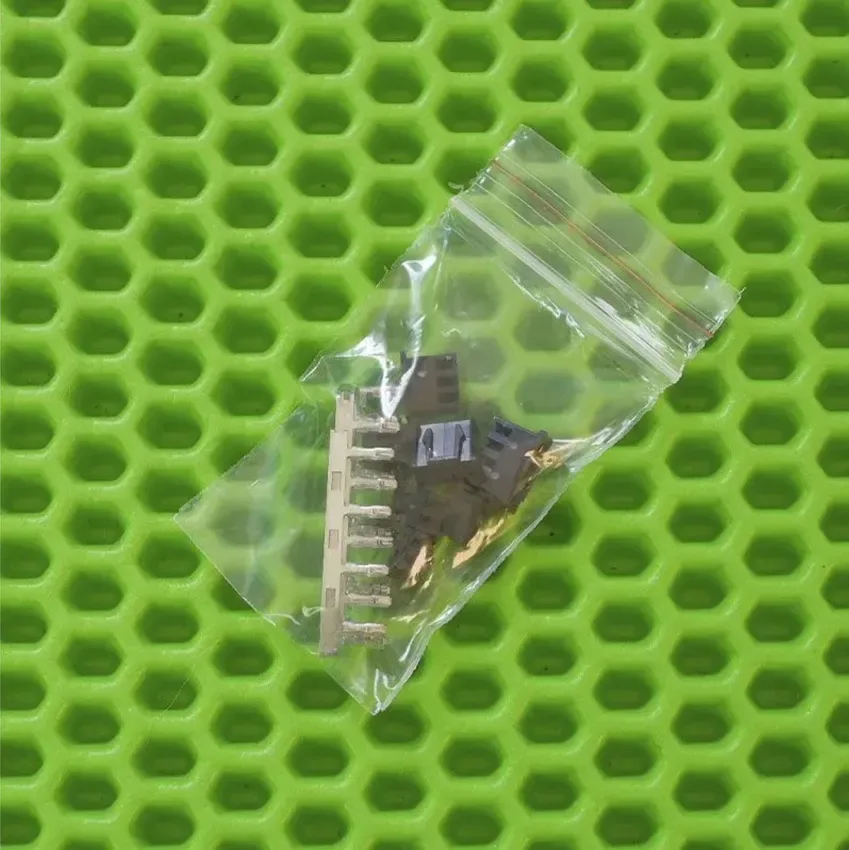

Жгут комплектуется всеми необходимыми разъемами для подключения к плате управления.

Перед установкой платы коммутации, рекомендуем произвести два-три подключения/отключения к плате с раскачиванием разъема жгута в плоскости платы, что бы коннекторы разъема приняли правильное положение. Таким образом, в последующем отключать голову 3д принтера от жгута (или наоборот) будет легче.

Примечание. Перед окончательной установкой платы коммутации, необходимо выполнить 1-2 подключения/отключения разъема 16pin, придерживая лапку фиксации в расцепленном состоянии, что бы коннекторы встали на свои места. В дальнейшем разъем будет отключаться легче.

Данная версия с индикацией напряжений 5 и 24(или 12) Вольт. Индикация служит для диагностики при неисправностях электроники.
