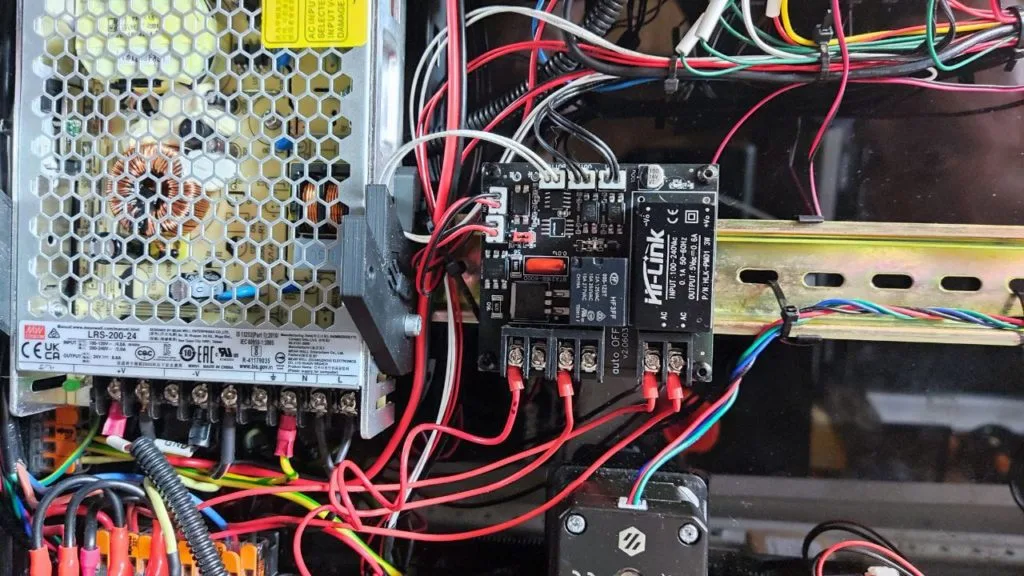

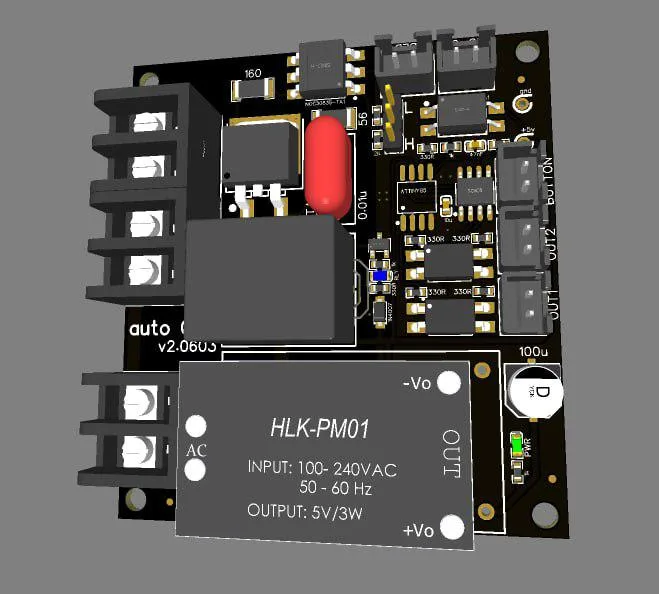

Плата автоотключения

Универсальная плата автоотключения для 3д принтера БЕЗ комплекта для подключения (плата, кнопка, разъемы и провода)

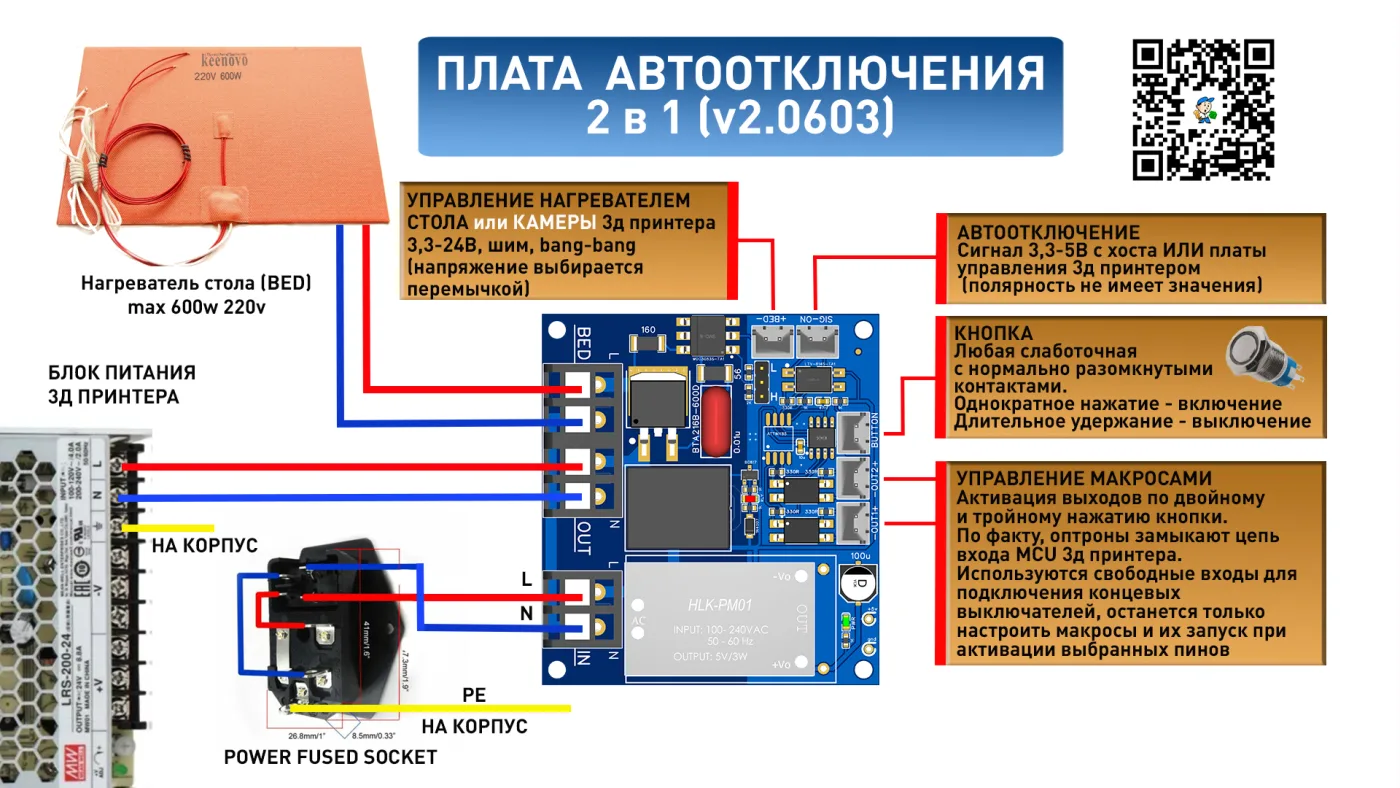

Возможности:

• Автоматическое отключение электроники по завершению печати, при аварии по перегреву, недогреву, ошибке драйверов, концевых выключателей (с задержкой 10сек. Задержка нужна для удобства, что бы при аварии вы могли успеть прочитать причину ошибки, если не хотите лезть в логи или их запись отключена. Если при такой задержке хост и MCU не успевают запускаться и плата выключается, рекомендуем выбрать пин с подтяжкой к 3,3В, а не к земле), или воспользоваться сервисным режимом.

• В версии начиная с ноября 2024 года, сервисный режим. При включении (подачи питания 220В) с нажатой кнопкой, плата переходит в режим работы, в котором не реагирует на сигналы управления. Реализовано для обновления прошивок и настройки 3д принтера, когда без загрузки прошивки в MCU срабатывает отключение.

• 3-х минутная задержка на загрузку хоста для подачи сигнала о запуске с MCU

• Ручное отключение через веб интерфейс, меню на экране 3д принтера или принудительно длительным нажатием кнопки (кнопка подойдет любая слаботочная с NO-нормально открытыми контактами)

• Управление двумя макросами по кратковременному двойному и тройному нажатию. Например запуск предварительного нагрева или пауза во время печати (настроить можно на прошивках Klipper, RepRap, Marlin, требуются свободные входы на плате управления, например для концевых выключателей)

• Управление нагревательным столом на 220В мощностью до 600Вт (встроенное твердотельное реле). Возможно управление выходом (пином) без силового ключа (мосфета) на плате управления 3д принтером (напряжение для управления выбирается джампером L - 3,3-6В, H- 12-24В)

• Максимальная коммутируемая общая нагрузка 2000Вт. Все слаботочные подключения гальванически развязаны через оптроны.

Установка:

Для установки вам потребуются х2 (двухконтактные) разъемы и терминалы XH2.54 (5шт подключаются на плате, без учета подключения к хосту или к плате 3д принтера). Слаботочная кнопка, любая с нормально открытыми контактами, стандартный вариант - с подсветкой и диаметром 16мм. Наконечники вилочного типа под винт М3 или гильза (НШВИ) для обжимки провода сечением не более 1,5кв.мм. Провод для высоковольтного подключения сечением не менее 1,5кв.мм, а на слаботочной стороне не меньше AWG 26.
Плата позволяет сделать ваш 3д печатный станок безопасным и функциональным.

Подробнее, подключение и настройка

Комплектация:
Плата автоотключения

Внимание! Эксплуатация устройства связана с ВЫСОКИМ НАПРЯЖЕНИЕМ , подключение должен производить квалифицированный специалист. Плата должна подключаться после модуля с предохранителем
