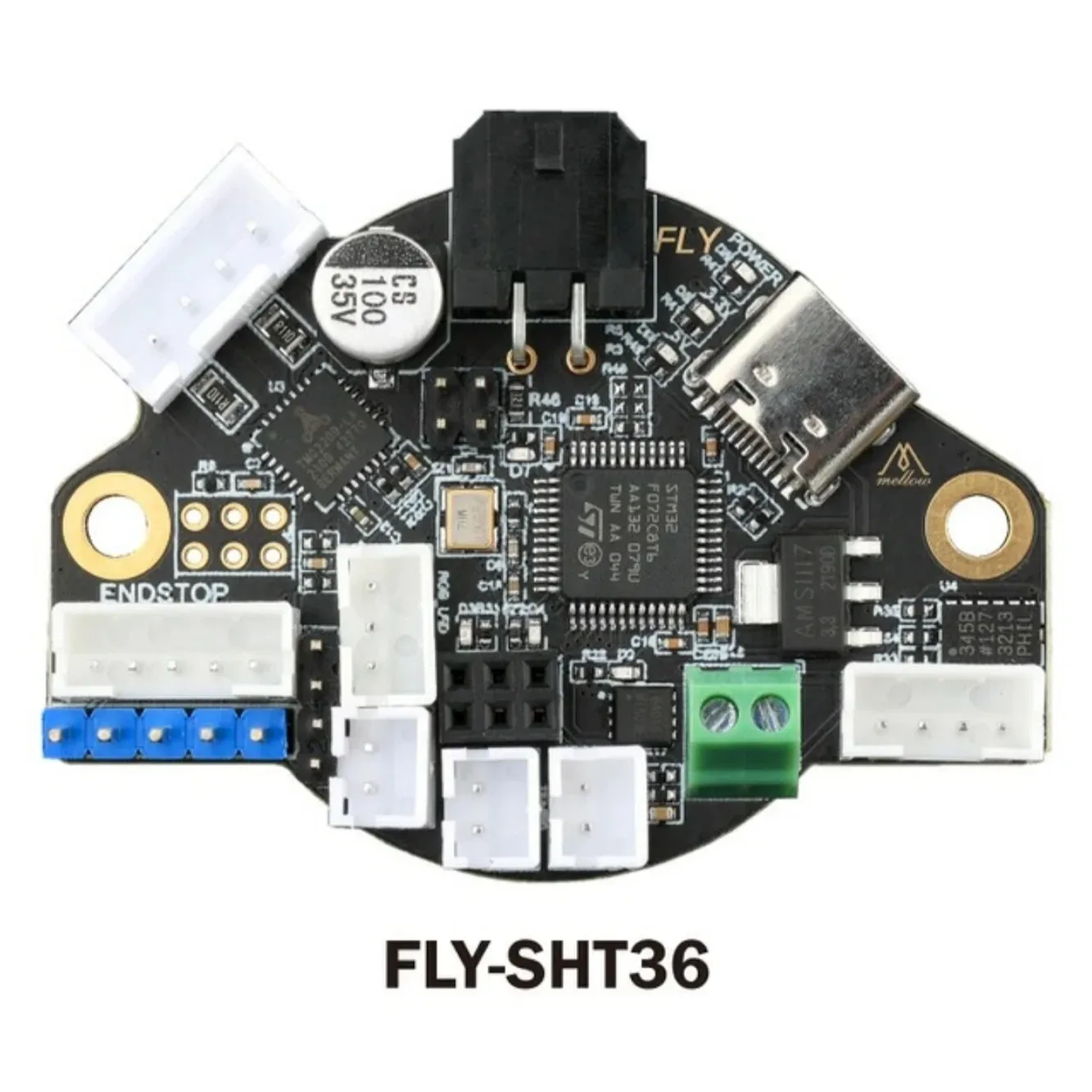

Плата Fly SHT 36 Board Mellow

FLY SHT36/42 - это плата инструментов для экструдера 3D-принтера, разработанная компанией Guangzhou Mellow Electronics Technology Co., Ltd.
С использованием этой платы можно заменить сложную проводку между основной платой и печатающей головки всего лишь четырьмя проводами, что оптимизирует раскладку и упрощает процесс подключения.

SHT36 предназначен для 36-шаговых шаговых двигателей. Она включают в себя CAN-трансивер, USB-порт, драйвер TMC2209, акселерометр ADXL345, два управляемых вентилятора и другие функции.
Эта плата совместима с прошивкой Klipper. Плата имеет компактный дизайн с использованием 6-слойной печатной платы.
Поддержка подключения через шину CAN обеспечивает более стабильную передачу данных, меньшую задержку и более надежное соединение. Встроенный драйвер TMC2209 работает в режиме UART и может использоваться для управления экструдером.
Встроенный акселерометр ADXL345. Поддержка PT100 (MAX31865).
Поддержка датчиков автоуровня, таких как BLTOUCH, PL08N, а также встроенные концевые выключатели по осям XY.
Поддержка входного напряжения 12-24 В. MCU: STM32F072. Коммуникация: CANBUS, USB.
Технические характеристики

• Встроенный драйвер TMC2209

• Встроенный акселерометр ADXL345

• Поддержка PT100 (MAX31865)

• Поддержка датчиков автоуровня, таких как BLTOUCH, PL08N,

• MCU: STM32F072

• Коммуникация: CANBUS, USB
