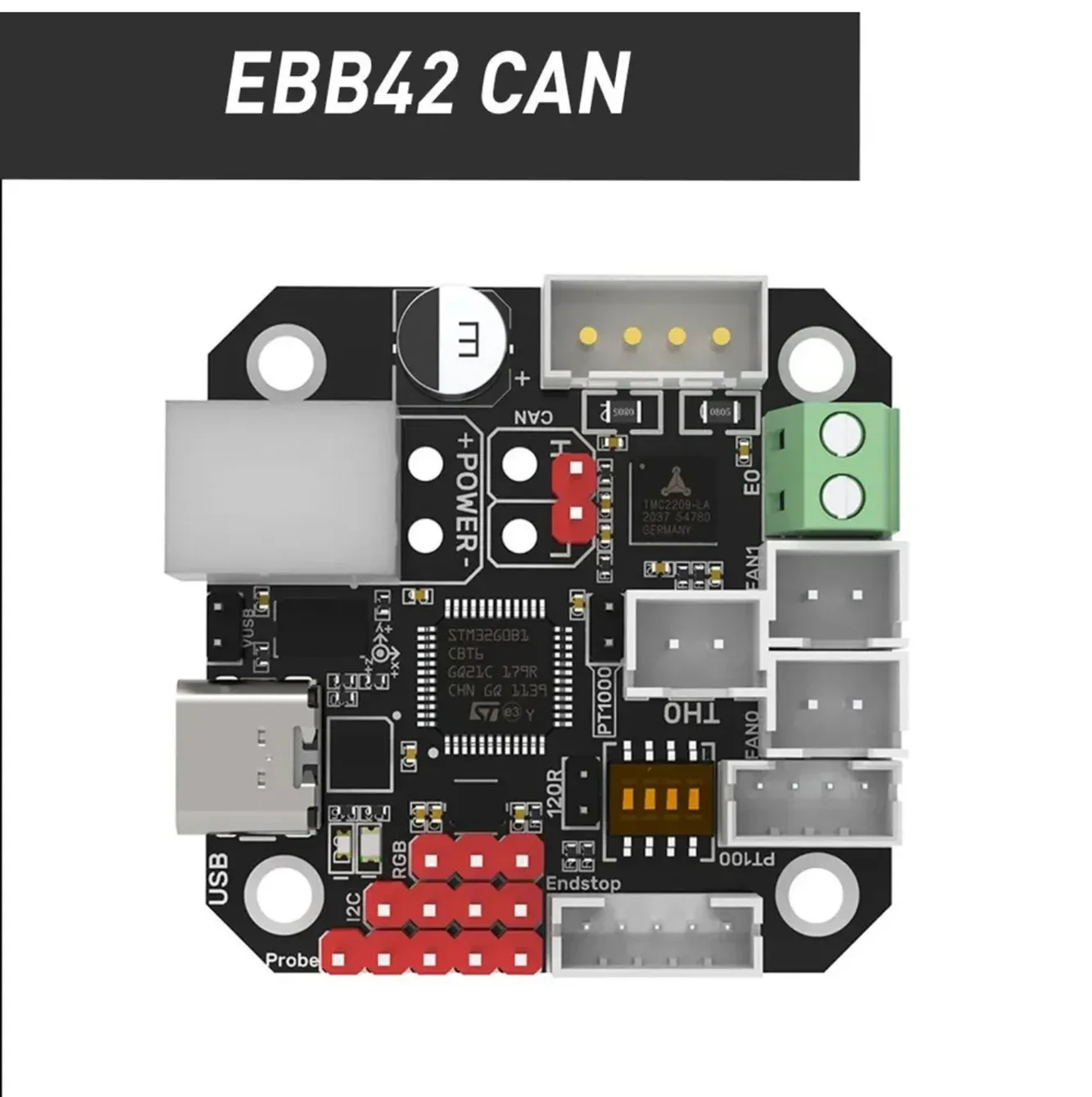

Плата BIGTREETECH EBB42

Плата BIGTREETECH EBB42 CAN используется для подключения печатающего инструмента (головы) 3д принтера и его периферии через CAN шину всего по 4 проводам в место 16 и более. Работает с платами управления на прошивке Klipper.

Это вариант платы для установки с круглым шаговым двигателем NEMA17 и подключения обычных термисторов, не требующих конверторов сигнала

• Плата позволяет значительно упростить подключение датчиков, вентиляторов, мотора, нагревателя и прочих устройств на голове

• Использование провода для подключения всего с 4 жилами меньше влияет на перемещение головы на больших скоростях

• На плате есть датчик акселерометра ADXL345 для калибровки компенсации резонансов, не нужно его устанавливать для калибровки, теперь ее можно запустить когда это необходимо

• Плата поддерживает несколько способов подключения, непосредственно к плате управления 3д принтера по USB или CAN и к одноплатному компьютеру через модуль U2С, который может быть двух типов, устанавливаемый на одноплатный компьютер BTT PI или подключаемый отдельно по USB.

Характеристики

1. Кнопки сброса для обновления прошивки в режиме DFU с помощью USB.

2. Добавление защитной схемы на терморезистор позволяет избежать перегорания основной управляющей микросхемы, вызванного утечкой электрического тока из картриджа нагревателя.

3. Термистор может выбрать значение подтягивающего резистора с помощью перемычки, таким образом, он может поддерживать PT1000 (подтягивающий резистор 2,2 К), что удобно для самостоятельной работы.

4. Питание от USB осуществляется через перемычку, которая эффективно изолирует материнскую плату от постоянного тока и USB 5 В.

5. Интерфейс I2C можно использовать для подключения прочих устройств.

6. Два управляемых выхода для вентиляторов, работают по ШИМ.

7. Понижающая цепь постоянного тока подключена к диоду в обратном порядке, чтобы предотвратить последующее повреждение цепи из-за обратного подключения линии электропитания.

8. Поддержка подключения через CAN или USB. Клеммный резистор 120R CAN можно выбрать с помощью соединительной крышки, он резервирует интерфейс расширения CAN.

9. Наличие микросхемы защиты от электростатического разряда на USB-порту предотвращает выход из строя основного элемента управления из-за статического электричества, возникающего в USB-порту.

• Название бренда: BIQU

• Происхождение: Китай

• Тип товара: плата коммутации

• Модель: EBB42 CAN

• Процессор: ARM Cortex-M0 STM32F6 072C8T6 48MHz

• Метод коммуникации/подключения: CANBUS, USB

• Напряжение питания: DC12V-DC24V 9A

• Напряжение логики процессора: DC 3.3V

• Сенсор для калибровки компенсации резонансов: ADXL345

• Управление мотором: драйвер TMC2209 UART

• Максимальный ток нагревателя: 5A

Дополнительные интерфейсы: EndStop, I2C, Probe, RGB, USB Interface, CAN Interface, USB-Type-C
